智能壓力變送器在稠油熱采的應用

發布時間：2024-04-03
瀏覽次數：185
文章來源：http://www.ypcssb.cn

由于稠油與常規原油的性質存在很大差別，其采油工藝也有很大區別。開采稠油的關鍵在于提高其在油層、井筒及集輸管線中的流動能力。稠油油藏一般采用熱力開采方法，通常使用蒸汽吞吐及蒸汽驅動技術提高底層原油溫度，降低井底高粘原油粘度，從而增加原油采出率。隨著熱力開采技術的發展，開采規模在逐步擴大，產量在不斷增長，稠油熱采在石油工業中已占有較為重要的位置。

應用系統概述

工作原理

蒸汽驅動技術是由蒸汽吞吐技術注入油井連續向油層內注入高溫蒸汽，通過周期性地向油井注入蒸汽，將大量熱帶入油層的一種稠油增產措施。注入的熱使原油粘度大大降低，從而提高了油井中原油的流動能力，蒸汽驅替油層持續向附近的生產井移動，這樣就起到了增產作用。蒸汽吞吐過程包含如下三個方面：注汽階段，燜井階段，采油階段。

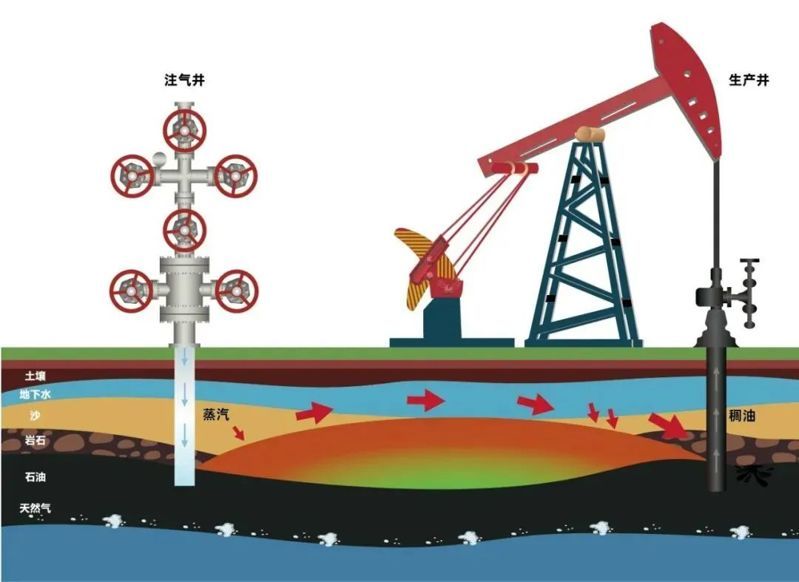

（稠油熱采示意圖）

注氣與采油同時進行，一方面加熱油層降低了原油的粘度，另一方面補充了地層的能量，驅替原油。兩者共同作用，使采收率最高能達到60%~80%。

解決方案

Solution

稠油熱采蒸汽高溫可達400 ℃，壓力可達20MPa，對于高溫、高壓蒸汽計量，需要設置壓力變送器進行壓力計量。由于蒸汽的工作壓力和工作溫度較高，因而壓力變送器選型方案建議采用如下兩種：

1）選用法蘭隔膜式，同時帶有毛細管遠程安裝的壓力變送器
由于稠油粘度大，為防止高粘介質堵塞檢測元件，需要增加檢測元件接觸面積，降低堵塞風險。法蘭隔膜式壓力變送器，可測量具有強腐蝕性、高粘度、易結晶及含有固體顆粒的液體/氣體介質壓力。在連接處安裝沖洗環，當介質黏附在膜片上時，可通過沖洗口，使用淡水對膜片進行沖洗，提高壓力變送器精度及使用壽命。

2）選用常規壓力變送器，遠程安裝，同時帶有冷凝罐
對于高溫、高壓蒸汽，為了保障壓力變送器正常工作，壓力變送器一般需要遠程安裝，同時安裝冷凝罐作為保證冷凝液液位平衡和穩定的器件。

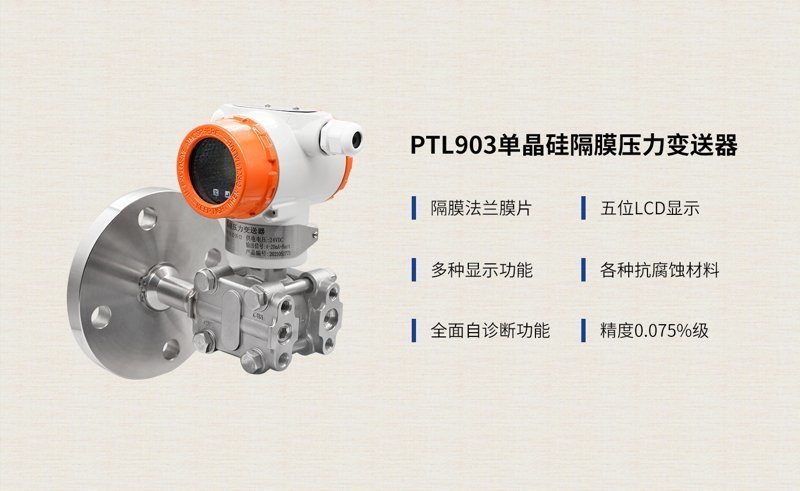

隆旅傳感產品搭配
